Co je odlévací forma s diferenciálním tlakem náboje kola a jak funguje?

V neustále se vyvíjejícím světě automobilové výroby je precizní strojírenství a nákladová efektivita zásadní. Jednou z nejkritičtějších součástí v sestavě zavěšení a kol jakéhokoli vozidla je náboj kola . Náboj kola slouží jako spojovací bod mezi kolem a vozidlem, což umožňuje plynulé otáčení a přenos zatížení. Jako takový musí jeho design a výroba splňovat přísné výkonové a bezpečnostní normy. K dosažení tohoto cíle, moderní výrobní techniky jako lití s ​​diferenčním tlakem způsobily revoluci ve způsobu výroby nábojů kol.

Co je diferenční tlakové lití?

Než se ponoříme do specifik diferenčních tlakových licích forem nábojů kol, je nezbytné pochopit, co lití s ​​diferenčním tlakem (DPC) je.

Diferenční tlakové lití vysvětleno

Lití diferenčním tlakem je specializovaná technika používaná k odlévání kovů s vysokou přesností a vynikajícími mechanickými vlastnostmi. Při tomto procesu je roztavený kov vtlačen do formy pomocí tlaku. Klíčovým rozdílem této metody je, že zahrnuje tlakový rozdíl – v podstatě tlakový rozdíl mezi dutinou formy a okolním prostředím.

Při tradičních metodách gravitačního lití se roztavený kov nalévá do formy, přičemž se při vyplnění dutiny formy spoléhá na gravitaci. naproti tomu lití s ​​diferenčním tlakem používá řízený tlak vzduchu (buď kladný nebo záporný) ke zvýšení toku roztaveného kovu, zajišťuje úplné vyplnění formy a snižuje pravděpodobnost defektů, jako jsou vzduchové kapsy, dutiny a smrštění.

Jak funguje diferenční tlakové lití

Proces lití s ​​diferenčním tlakem funguje následovně:

1. Příprava forem : Forma je umístěna uvnitř tlakové komory, kde je utěsněna proti úniku vzduchu.
2. Vstřikování roztaveného kovu : Roztavený kov je do formy vstřikován pod tlakem, což zajišťuje, že i ty nejsložitější části formy jsou vyplněny rovnoměrně a bez mezer.
3. Tuhnutí pod tlakem : Jak se kov ochlazuje a tuhne, tlak uvnitř formy pomáhá udržovat rovnoměrný tok kovu a zabraňuje defektům během procesu chlazení.
4. Odstranění plísní : Po ztuhnutí kovu se forma otevře a odlitek se odstraní. Diferenční tlak zajišťuje, že díl je pevný a vysoce kvalitní.

Klíčovými výhodami lití s ​​diferenčním tlakem je jeho schopnost vytvářet díly s vysokou rozměrovou přesností, menším počtem defektů a zlepšenými mechanickými vlastnostmi. Díky těmto výhodám je zvláště vhodný pro výrobu složitých součástí, jako jsou náboje kol.

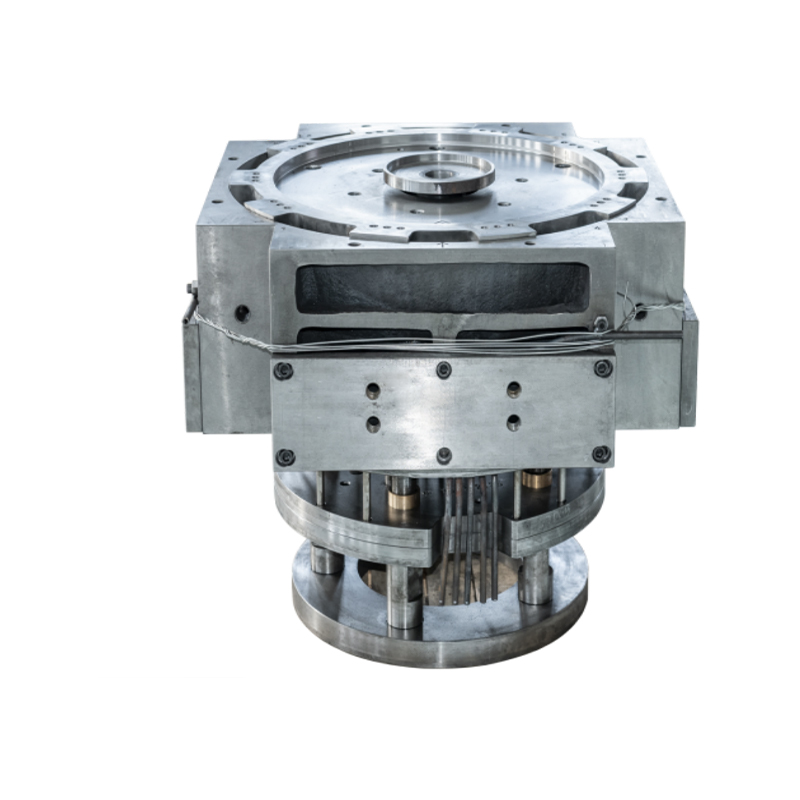

Co je odlévací forma s diferenciálním tlakem náboje kola?

A náboj kola differential pressure casting mold je speciálně navržená forma používaná pro proces lití s ​​rozdílným tlakem k vytvoření nábojů kol. Náboje kol jsou nedílnou součástí vozidel a poskytují rozhraní mezi kolem a nápravou. Protože náboje kol musí odolávat značnému mechanickému namáhání, jako je například brzdění, zatáčení a zrychlení, je zásadní, aby byly vyrobeny z vysoce pevných materiálů s přesnou geometrií.

Konstrukce a vlastnosti formy na náboj kola

Forma používaná při diferenciálním tlakovém lití nábojů kol je navržena s pečlivou pozorností k detailu. Je vyroben z vysoce pevných materiálů, které odolají jak vysokým teplotám roztaveného kovu, tak tlakům spojeným s procesem odlévání. Konstrukce formy bude typicky odrážet konečný tvar a velikost náboje kola, včetně otvorů pro šrouby, složitých povrchů a rozhraní centrálního ložiska.

Mezi některé důležité konstrukční rysy odlévací formy diferenciálního tlaku náboje kola patří:

• Tlaková komora : Forma je umístěna v tlakové komoře, která může generovat potřebný tlakový rozdíl pro vtlačení roztaveného kovu do formy.
• Ventilační systém : Pečlivě navržený ventilační systém zajišťuje, že plyny a vzduch jsou během procesu plnění vytlačeny z dutiny formy, čímž se zabrání defektům.
• Chladicí kanály : Forma bude mít zabudované chladicí kanály, které regulují proces chlazení kovu, což je životně důležité, aby se zabránilo defektům, jako je praskání nebo deformace.
• Vyhazovací mechanismus : Jakmile náboj kola vychladne a ztuhne, použije se vyhazovací mechanismus k vyjmutí dílu z formy, aniž by došlo k jeho poškození.

Forma je také navržena s vysokou přesností, protože náboje kol mají často úzké tolerance, které je nutné dodržet, aby díly správně fungovaly v systému odpružení vozidla.

Jak funguje odlévací forma s diferenciálním tlakem náboje kola?

Provoz a náboj kola differential pressure casting mold následuje řadu pečlivě kontrolovaných kroků. Tyto kroky jsou nezbytné pro zajištění toho, aby finální náboj kola měl nezbytnou pevnost, odolnost a rozměrovou přesnost požadovanou pro jeho použití ve vozidlech. Pojďme se hlouběji ponořit do toho, jak se proces vyvíjí.

1. Příprava formy

Před zahájením procesu odlévání musí být forma řádně připravena. To zahrnuje čištění a kontrolu formy, aby se zajistilo, že neexistují žádné vady, které by mohly narušit proces odlévání. Forma je navíc potažena separačním prostředkem, který pomáhá při vyjímání odlitku po vychladnutí. Tento povlak také zabraňuje přilnutí roztaveného kovu k povrchu formy, čímž se snižuje pravděpodobnost defektů.

Forma se poté umístí dovnitř tlaková komora , kde je pevně utěsněn. Tento krok je rozhodující pro vytvoření tlakového rozdílu, který zažene roztavený kov do dutiny formy.

2. Vstřikování roztaveného kovu

Jakmile je forma zajištěna v tlakové komoře, roztavený kov (obvykle slitina jako hliník, hořčík nebo jiné vysoce pevné kovy) se vstřikuje do dutiny formy. Při procesu lití s ​​diferenčním tlakem je roztavený kov vtlačován do formy pomocí řízeného tlaku vzduchu. Tento diferenční tlak je pečlivě spravováno, aby bylo zajištěno, že roztavený kov proudí rovnoměrně a vyplňuje všechny části formy, včetně tenkých stěn a složitých geometrií, jako jsou otvory pro šrouby nebo drážky.

Tlak nutí kov k úplnému a rovnoměrnému vyplnění formy. Toto je kritický krok, protože neúplné vyplnění formy může vést k defektům, jako jsou dutiny nebo slabá místa v konečném produktu. Řízený tlak zajišťuje, že tyto problémy jsou minimalizovány.

3. Tuhnutí pod tlakem

Jakmile je roztavený kov vstříknut do formy, začne chladnout a tuhnout. The diferenční tlak udržována během tuhnutí pomáhá zajistit rovnoměrné ochlazování kovu, což zabraňuje tvorbě defektů, jako jsou praskliny nebo deformace. Tlak také udržuje kov těsně zabalený v dutině formy, což zajišťuje hustý, pevný konečný produkt.

Proces chlazení je řízen prostřednictvím chladicí kanály zapuštěné do formy. Tyto kanály cirkulují chladivo pro řízení rychlosti tuhnutí roztaveného kovu. Správné chlazení je nezbytné, aby se zabránilo vnitřnímu pnutí nebo nerovnoměrnému tuhnutí, které by mohlo ohrozit pevnost a integritu náboje kola.

4. Otevření formy a odstranění součásti

Jakmile náboj kola ztuhne, forma se opatrně otevře a odlitek se odstraní. V závislosti na konstrukci formy, an vyhazovací systém lze použít k vytlačení ztuhlého náboje kola z formy, aniž by došlo k poškození. The diferenční tlak aplikovaný během lití zajišťuje, že náboj kola vychází s vysokou rozměrovou přesností a vyžaduje minimální povrchovou úpravu po lití.

V této fázi může náboj kola podstoupit další kroky, jako je čištění, odstranění otřepů nebo povrchová úprava, aby bylo zajištěno, že splňuje požadované specifikace.

5. Závěrečná kontrola a testování

Po vyjmutí odlitku z formy je náboj kola podroben důkladné kontrole a testování. To může zahrnovat vizuální kontrolu povrchových vad, kontrolu rozměrů pomocí souřadnicových měřicích strojů (CMM) a testování pevnosti. U kritických součástí, jako jsou náboje kol, lze ke kontrole vnitřních defektů použít také metody nedestruktivního testování (NDT), jako je ultrazvukové testování nebo rentgenová kontrola.

Výhody použití forem na tlakové lití nábojů kol

Použití lití s ​​diferenčním tlakem formy nabízí četné výhody při výrobě nábojů kol. Níže jsou uvedeny některé z klíčových výhod:

Aplikace forem na tlakové lití nábojů kol

Náboje kol vyrobené pomocí diferenčních tlakových licích forem se používají v široké řadě aplikací, včetně:

• Osobní vozidla : Lehké a odolné náboje kol pro každodenní použití v autech, SUV a crossoverech.
• Užitková vozidla : Náboje kol pro těžký provoz pro nákladní automobily, autobusy a další užitková vozidla, která vyžadují zvýšenou pevnost a výkon.
• Závodní a výkonná vozidla : Lehké, vysoce pevné náboje kol pro sportovní vozy, závodní vozidla a vysoce výkonné aplikace.
• elektrická vozidla (EV) : Specializované náboje kol pro elektromobily, které vyžadují lehčí komponenty bez obětování pevnosti nebo odolnosti.
